電動膜片式差壓變送器的三種膜片形式的圖文概述

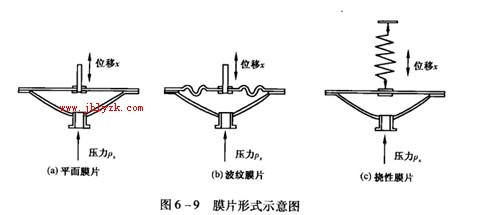

什么是電動膜片式差壓變送器，簡單的來講就是差壓變送器的受壓變形元件是一種片狀薄膜構成的。那么這種片狀薄膜到底是什么樣子的呢？我們來看下圖就知道了。

    在上圖中，可以明顯看出平面膜片是最簡單的一種，它由金屬薄板沿周界平焊在儀表基座上，當壓力
Px，通人膜片一側時，膜片中心產生位移，被測壓力大小不僅和膜片直徑、厚度及材料性質有關，而且和位移:的大小有關，在位移x較小時，可近似視為與壓力Px成線性函數關系。平面膜片適用于較高壓力測試。

撓性膜片的中心山兩塊金屬片夾持，其中一端用彈簧連接在儀表基座上，當壓力在膜片一側時，膜片中心產生位移，彈簧被壓縮。由于撓性膜片只起隔離被測介質的作用，待測壓力或壓差Px完全由彈簧來承受，所以位移x和壓差Px為線性函數關系。該膜片適用較低壓差或真空測試。

波紋膜片是最常用的一種，它和平面膜片不同的是，金屬薄板被壓成規則波浪形，其中有三角形、梯形或正弦波形等，當被測壓力Px引人時，相對增加中心位移x的數值，使儀表的分辨率提高。中心位移x的值和膜片直徑、厚度、材料性質、波浪形狀、數目等有關。該膜片適用于低壓測試。



---
