磁翻板液位計使用原理及使用注意事項

磁翻板液位計是根據浮力和磁力原理、帶有磁體的浮子(簡稱磁性浮子)在被測介質中的方位受浮力效果影響。液位的改變導致磁性浮子方位的改變、磁性浮子和磁翻柱(也成為磁翻板)的靜磁力耦合效果導致磁翻柱翻轉一定角度(磁翻柱表面涂敷不同的顏色),進而反映容器內液位的情況。在檢測液位時一同我們賦予它們更多的實用功能。

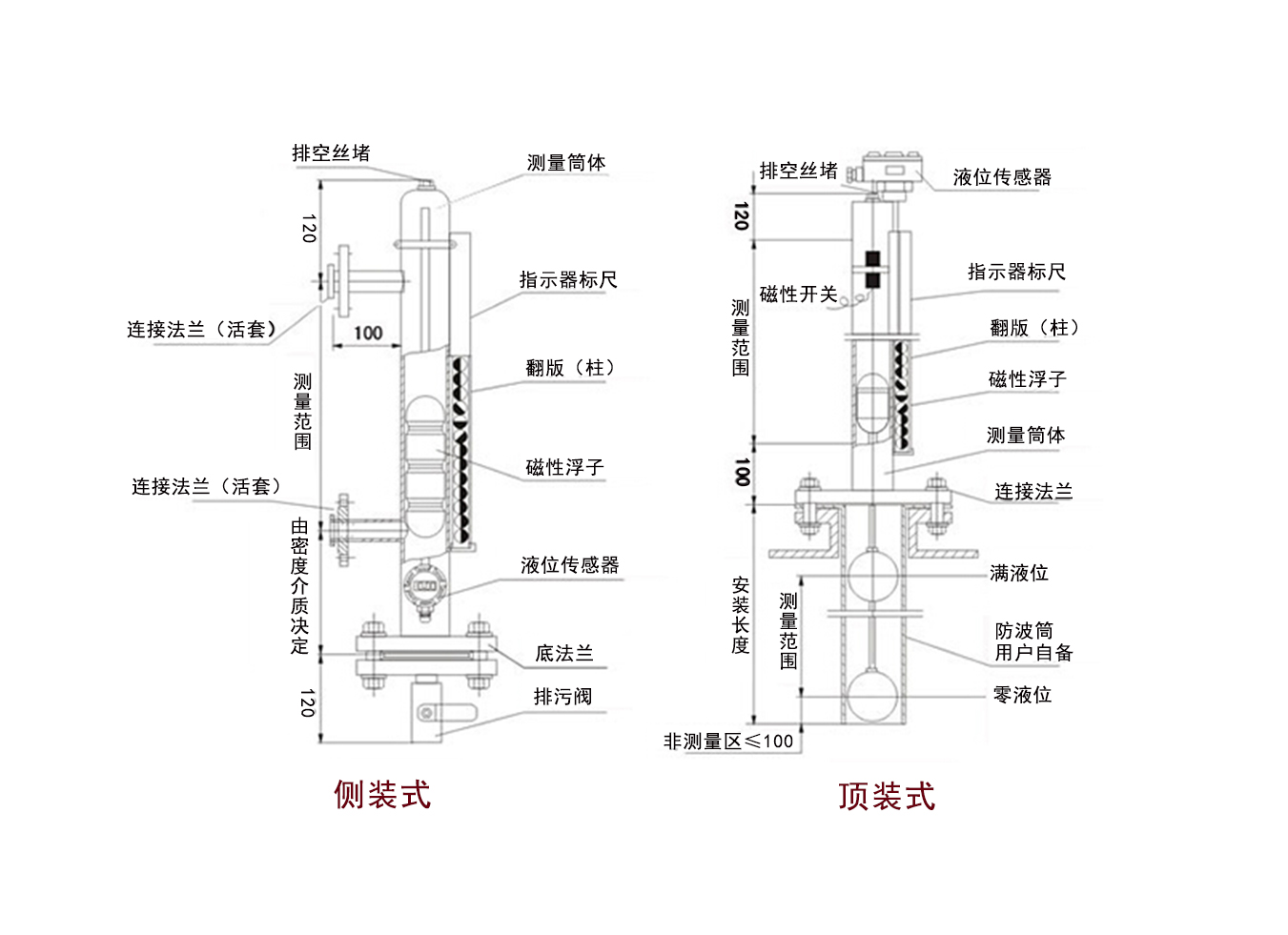

　　磁翻板液位計丈量液體時選用頂裝或旁通管側裝方法。磁翻柱主體外加裝翻柱液位指示器、液位開關及液位變送器。磁單元置于浮球內部或經過頂桿與浮球相連，當浮球連帶磁單元隨液位改動時，使磁性色塊(磁翻板)翻轉;磁性液位開關在對應液位點動作;一同液位傳感器在浮球磁力的作用下，輸出規范的改動電阻信號，再經過變送器把電阻信號轉換成4~20mA電流信號輸出。

磁翻板液位計丈量液體時應注意事項
　　1、磁翻板液位計是在較高壓力下作業的最簡略的直接指示式物位外表，其可靠性和經濟性是其它外表不能比較的，作為根柢的液位指示外表在最簡略液位丈量場合和自動化程度很高的大型工程項目中都不可短少。由磁翻板液位計主體構成的液體通路是經接納用法蘭或錐管螺紋與被測容器聯接構成連通器，透過玻璃板查詢到的液面與容器內的液面相同即液位高度。
　　2、磁翻板液位計在設備時，磁翻板液位計一定要堅持筆直狀況，磁翻板液位計與容器引管間應加裝有球閥，以便于液位計的檢修和拆開清洗。被丈量的液體介質中，不應含有固體雜質或磁性物質，否則簡略對浮子構成卡阻影響丈量的準確性。
　　3、磁翻板液位計在挑選設備方位時，應避開或遠離物料介質進出口處，防止物料流體部分區域的急速改動，影響液位丈量的準確性。調試時應先翻開上部引管閥門，然后再緩慢翻開下部閥門，讓介質平穩進入主導管(作業中應防止介質急速?zèng)_擊浮子，引起浮子劇列不堅決，影響閃現準確性)，查詢磁性紅白球翻轉是否正常，然后封閉下引管閥門，翻開排污閥，讓主導管內液位下降，據此方法操作三次，確屬正常，即可投入作業。

4、在污水處理工程中多選用側裝式的磁翻板液位計,常用于需現場和操作室兩地監控的位置,如酸罐、堿罐、部分藥罐液位檢測。調節池、濃縮池等多設有攪拌器。相對于其它種類的測量?jī)x表,涉及包括差壓式、浮力式、電學式、聲學式等多種測量原理的液位計。這對儀表的選擇提供了很大空間,同時也帶來了合理選型的難度。本文以實際使用最普遍,數量最多的磁翻板液位計為例,結合原理,總結實際工作中液位計選型、安裝、使用和維護的經驗。
