熱電偶安裝如何做到測溫準確、安全可靠及維修方便(二)

作者：江蘇聯儀自控設備有限公司 時間：2012-4-18 10:02:18

上文我們講述了熱電偶安裝如何做到測溫準確、安全可靠及維修方便，接下來我們繼續說如何做到安全可靠，由于篇幅問題，關于如果做到維修方便改到下篇文章中闡述。

2、安全可靠
   正確地安裝熱電偶，不僅能保證熱電偶的正常運行，而且還能延長其使用壽命。
    (1)支點及方位:單支點橫向安裝的熱電偶在高沮下工作時，會內自重的影響引起下彎，如圖5-67所示。

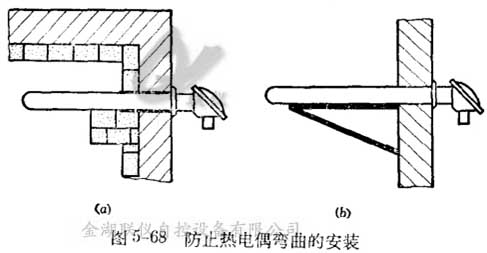

對此可用托架來改善，如圖5-68所示，或改用垂直安裝的方法來避免。熱電偶采用雙支點安裝可有效地提高安
裝強度，但往往受工作條件的限制，不允許熱電偶橫貫空間、如果爐壁附近溫度比爐膛溫度還高時(如重油加熱爐、馬福爐)，保護管易變形彎曲，這時應按圖5-69所示，裝上冷卻水套，僅使熱電偶前部界出以測量爐膛溫度。

    (2)密封:若被測介質有害或與環境的壓差較大時，熱電偶的安裝應注意密封(見圖5 70)。

    (3)安裝牢固:在測量運動或旋轉物體溫度時，熱電偶一定要安裝牢固,川法蘭、螺釘或其它方法可靠地固定在運動物體上，運動，應注意不能與其他物體和相碰撞，鏈接導線可采用拖泄電纜、滑環滑塊或引電器等方式，將熱電偶的信號傳遞到顯示儀表。
