分析“流量—位移”關系變化的具體原因和糾正措施

上文如何發現和調整金屬管轉子流量計“流量—位移”關系講解了如何發現“流量—位移”關系變化，這一節，我們講分析“流量—位移”關系變化的具體原因和糾正措施

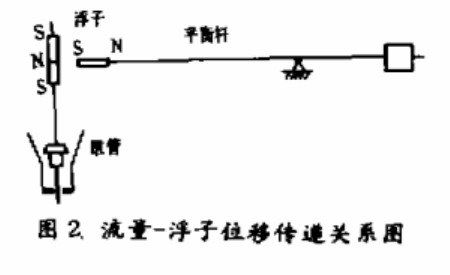

圖2為“流量-浮子位移”傳遞關系圖。

浮子2在錐管1內的上下位置是由流量的大小與轉換器的大小決定的，與轉換器上的零件無關，所以，可以用浮子的上下位置來代表流量的大小。但是，由于殼體是金屬制作的，浮子的位置見不到。通常該位置是通過兩隊磁鋼的耦合來傳遞的，平衡桿上的磁鋼與浮子上的磁鋼互相吸引，再通過平衡桿上的指針來反映浮子的位置。問題是平衡桿上的位移指針是否能真實的反映浮子位移量。

試驗發現，當平衡桿兩端的平衡狀態發生改變時，盡管浮子位置不變，位移指針的指示也會變化。另外，位移指針本身還能彎曲和移動，這樣就造就了“流量—位移指示”關系發生了變化。

下面通過受力分析，來尋找“關系”變化的規律。

每臺儀表的平衡桿都是調過平衡的，但是不可能絕對平衡，一般總是有點不平衡的。

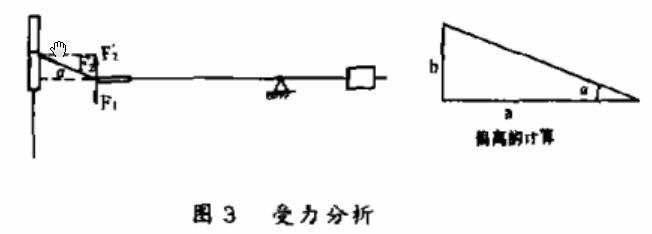

如圖3所示，

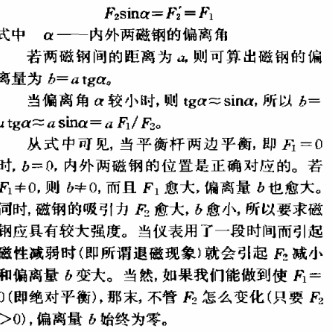

設平衡桿的磁鋼端較重，其不平衡力為F1，而磁鋼間的吸引力為F2，這兩個力都要使平衡桿產生轉動，但方向相反。平衡時，這兩個力（標量）應該有如下關系：
