轉換器及其附件的安裝規(guī)范

本文來源：金湖聯儀自控設備有限公司  發(fā)布時間2011-04-02  投稿jhlianyi@163.com

1、轉換器和傳感器之間的信號電纜長度不能大于50M，且信號電纜必須用鍍鋅管套穿。如鍍鋅管在空中，應把鍍鋅管用導線可靠接地，接地電阻小于10歐姆

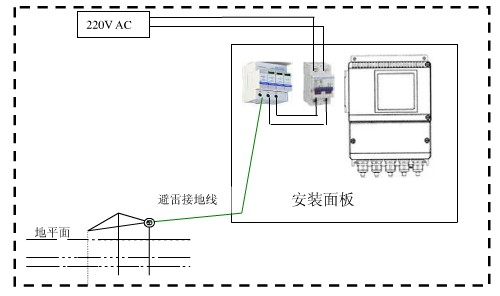

2、供電電源為220V，單向交流電，在儀表箱里面加裝空氣開關，避雷器和空氣開關并聯連接，導線從空氣開關出來后接一個三項插座。

3、避雷器接地

避雷器接地線長度不能超過1M，截面積大于6MM方的多股銅芯絕緣導線。如附件沒有地網，應在避雷器附近作一個簡易地網，方法如下：用三條長度為1.5M的扁鋼或者角鋼，按正三角形排列打入地下，上面用扁鋼條把三條扁鋼焊接起來，在其中一角焊接螺栓，然后把避雷器接地線接上即可
