什么是彎管流量計原理

    彎管流量計在管道流量測量方面之所以應用非常廣泛,究其原因是因為它的測量原理。那么是什么是彎管流量計原理？

簡單的講，彎管流量計原理核心在于三大守恒定律：質量守恒定律、能量守恒定律和動量守恒定律。

具體情況如下：

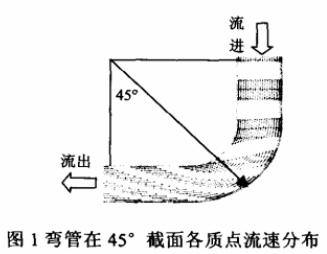

流體在管道中流動，在流經彎管時，流體類似于流過一個整流器，由于彎曲管壁的導流作用，在進入彎管前2D左右流體內側被加速，而流體外側被減速，直至進入彎管流體的流速形式被整流成近似于自由旋流理論描述的梯形速度流動模式，且在彎管45°截面處達到最大，這個過程將持續在整個彎管中。在彎管出口處及下游2D范圍內，流速模型的變化過程是進口變化的反過程。彎管在45°截面各質點流速分布圖如圖1所示：

作為用戶，也想知道具體設計原理。

作為流量儀表廠商之一，有權讓用戶知道彎管流量計原理

下面就是彎管流量計原理的公式原理：

因此當彎管傳感器的幾何結構尺寸確定之后，只要測取彎管45°截面的內、外側壓差P和流體密度p可以確定流速V

D-彎管內徑

R-彎管彎曲半徑

p-流體密度。

作者:BP800壓力變送器@黃衛華  玻璃管液位計修訂1.1  2009-02-06
