雷達物位計的應用特點（微波與超聲波的區別）

雷達物位計的應用特點

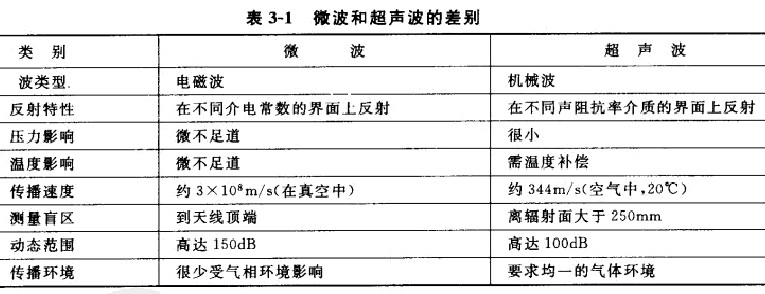

 微波和超聲波都是采取向被測目標發射波并接收目標反射波來計算距離、測量物位的，因此都需要一個波發生器及一個波接收器，具體的差別如表3-1所示。

    主要技術因素如下。
    ①響應回波強度的因素。微波以光速傳播，速度幾乎不受介質待性的影響，傳播衰減也很小，約0. 2dB/km.回波信號強弱很大程度取決于被測液面上的反射情況。在被測液面上的反射率除了面積及形狀因素外，主要取決于物料的相對介電常數Cr.相對介電常數高，反射率也高.得到的回波強度也高。對于普及型的雷達液位計，通常要求被測物料介電常數Er>4,對于更低介電常數的物料，要求增設波導管來增強回波信號.或選用較復雜的雷達，通常的側量下限是Er>20.
    ③數據和信息的傳送。對于高梢度雷達，通常提供RS-232/485通信接口和算機直接通信。對于目前大量使用的普及型雷達，則提供傳統的4^-2OmA DC模擬信號來代表物位、距離或體積。一般還在其上疊加HART數字信號，或提供各種協議的現場總線數字通信。
    ③對人體健康的影響.微波輻射會引起人和動物的損傷，這是眾所周知的。一般對外泄漏的微波的功率密度通常限制在1一  10mW/cm2，不會對人體健康造成損傷，而物位測量中雷達系統功率密度約為0. 125mW/cm2,低子臨界限制俏，所以雷達物位計不會有這方面的問題。
    由于雷達液位計采用了先進的回波處理和數據處理技術，加上雷達波本身頻率高、穿透性能好的特點，所以雷達液位計具有比接觸式液位計和同類非接觸式掖位計更加優良的性能。
    ①可在惡劣條件下連續準確地測量。
    ②操作簡單，調試方便。
    ③準確安全且節省能源。
    ④無需維修且可靠性強。
    ⑤幾乎可以測量所有介質。
