分析壓力液位變送器高效利用管控

　　壓力變送器是工業實踐中最為常用的一種傳感器，儀表領域應用最多廣泛的儀表之一，它廣泛應用于各種工業場合自控環境的過程控制，如電力煉化、石油化工、制藥造紙食品醫療、水利水電、鐵路交通、智能建筑、出產自控、航空航天、軍工、石化、油井、船舶、機床、管道等所有存在壓力控制的行業中。

　　壓力變送器是一種能感受壓力，并將壓力信號轉換成可傳遞的一同輸出信號的表面，而且其輸出信號與壓力信號之間，有一給定的接連線性函數聯絡。該產品除了測量壓力外還可以測量設備內的液位，在常壓容器測量液位時，需用一臺壓變即可。當測量受壓容器液位時，可用兩臺壓變，即測量下限一臺，測量上限一臺，它們的輸出信號可進行減法運算，即可測出液位，一般選用差壓變送器。

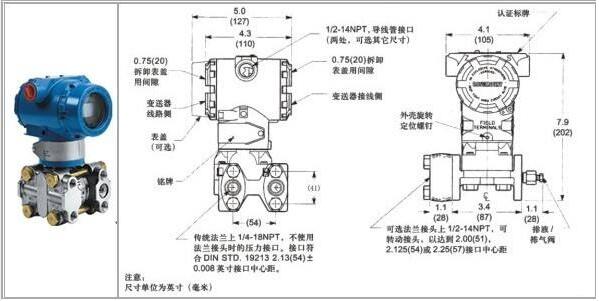

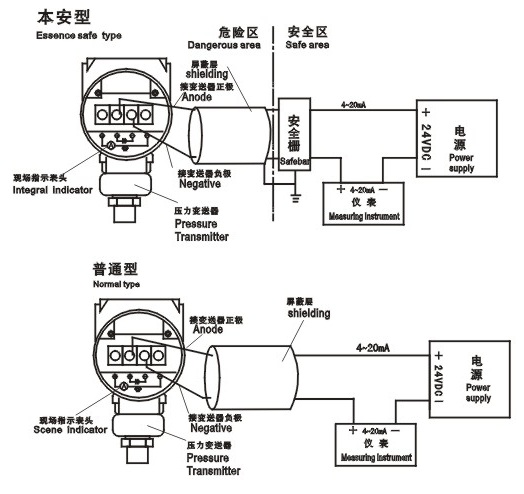

　　壓力變送器從一般意義上，一般指壓力變送器和差壓變送器，首要由測壓元件傳感器、測量電路和進程聯接件等構成。它能將接收的氣體、液體等壓力信號轉變成標準的電流電壓信號(420mADC)，以供應指示報警儀、記錄儀、調度器等二次表面進行測量、指示和進程調度。

　　測量原理為：介質差壓(壓力)通過隔絕膜片和硅油，傳遞給坐落8室基地的測量膜片，測量膜片起著彈性元件作用，隨它兩端的差壓而變形。測量膜片的位移，與差壓成正比，最大位移為0．1mm。測量膜片的位移，使感壓膜片與兩固定電極所構成的差動電容器之電容量發生改動。此電容改動量由測量電路(電容，電流轉換電路)轉換成直流電流信號，這個電流信號與調零信號的代數經運算拓寬電路轉換為4—20mADC電流輸出。

　　壓力式液位計采用靜壓測量原理，當液位變送器投入到被測液體中某一深度時，傳感器迎液面受到的壓力的同時，通過導氣不銹鋼將液體的壓力引入到傳感器的正壓腔，再將液面上的大氣壓Po與傳感器的負壓腔相連，以抵消傳感器背面的Po，使傳感器測得壓力為：ρ.g.H，通過測取壓力P，可以得到液位深度。

　　壓力變送器工業化工很多行業都用，一般不怎么更換，因為測量穩定壽命長。
