【標準】智能渦輪流量計的安裝要求,規范,步驟,安裝方式

【智能渦輪流量計的安裝要求規范步驟,安裝方式】

（1）安裝前，當用微小氣流吹動葉輪時，葉輪應能轉動靈活，并沒有無規則的噪聲，計數器轉動正常，無間斷卡滯現象，則流量計可安裝使用。

（2）渦輪流量計一般應水平安裝，必要時，也可以垂直安裝。

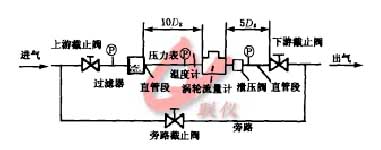

（3）嚴禁過濾器和流量計直接相連。過濾器和流量計之間必須加一定長度的直管段，其內徑為D，與流量計的口徑相同，長度應不小于15D（如果流量計前安裝有整流器，那么其長度減少至10D）；渦輪流量計的后端也應加一內徑為D，長度應不小于5D的直管段。

（4）偌流量計安裝于水套爐前，則流量計離水套爐的距離應大于2m、
（5）流量計安裝時，應保證法蘭螺栓均勻受力，以免影響密封效果。
（6）直管段與標準法蘭必須先焊好，后于流量計相連接。
（7）法蘭盤連接處管道內徑處不應有凸起部分。
（8)溫度計應安裝在渦輪流量計的上游側，距渦輪流量計入口距離不小15D的位置，或者把溫度計安裝在流量計下游側的位置。
（9）流量調節閥應安裝在流量計的下游側直管段以后。
（10）電遠傳信號連接線應采用屏蔽線，信號線與動力線要分開布線。
