小口徑流量計的種類和測量原理介紹

小口徑流量計的種類
   一般來說，常用流量?jī)x表在測量小口徑管道的流量時精度相對較低。也有一些專門為測量小口徑管道流量而設計的流量?jī)x表。工業上常見的用語小口徑管道流量測量?jī)x表有

差壓式流量計：非標準孔板、非標準文丘里管、1/4圓噴嘴、內藏孔板變送器

速度式流量計：渦輪流量計、旋進旋渦流量計、旋葉式流量計、電磁流量計、超聲波流量計、熱式流量計、質量流量計

面積式流量計：玻璃轉子流量計、金屬轉子流量計

容積式流量計：橢圓齒輪流量計、高精度齒輪流量計、旋轉式容積流量計、活塞式容積流量計

小口徑流量計測量原理

1.2.2旋轉式容積流量計

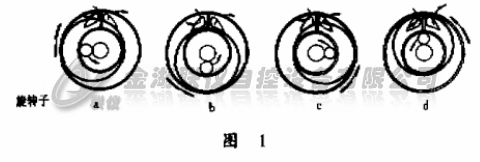

    在各種容積式流量計中，旋轉式容積流量計結構最為簡單。該流量計的計量腔內僅有一個旋轉子(見圖1),因而可有多種抗腐蝕材料供選擇。旋轉子在人口流體的推動下在計量腔內作偏心旋轉，并把計量腔內的液體排出。檢側旋轉子的電壓脈沖就可側出流經流量計的流量。由于旋轉子和整個計量腔都是圓形的，所以機械加工精度好，體積小，重量輕，測量精度可達10.75%。

1.2.4超聲流量計
    超聲流量計是一種速度式流量計，它分為兩類，即時差式和多普勒式。時差式超聲流最計的側旦原理是根據超聲波在流動流體中傳播時，由于流體流動引起順流和逆流傳播速度的差別，以傳播同樣距離的傳播時差來算出流體的流速，從而計算出流體的流量。多普勒式超聲流量計是根據超聲波在液體中傳播時.與其中的氣泡或固體板粒相遇產生反射，由于這些微粒隨著液體流動.它們的運動將引起反射波頻率發生變化，即產生多普勒效應，以此原理來側佬液體流最。反射波與發射波的頻率偏移最隨粒子速度變化，因而反映了流體的流動速度。就是說，檢測反射波與發射波之間的頻率偏移量即可側定流體的流動速度，從而側
出流體的流量J
1.2.5非標準文丘里噴嘴
    非標準文丘里噴嘴(見圖2)的形狀和尺寸由制造廠確定。在噴嘴的最小縮流處有一個調整蛛釘，用來精確調整噴嘴的縮流面。這個調整螺釘在出廠時已根據用戶的使用條件調整好，用戶不可隨便改動。
