[原創]電磁流量計測量原理以及安裝注意問題

電磁流量計測量原理

電磁式流量計(electromagnetic flow meter, EMF)是根據法拉第電磁感應定律進行流量測峨的，可以檢測具有一定電導率的酸、堿、鹽溶液，腐蝕性液體以及含有固體顆粒的液體。但不能檢測氣體、蒸氣和非導電液體的流m，也不能用于淵量高溫介質。
    如圖3一18所示，當導電的流體在均勻磁場中，以垂直方向流動而切割磁力線時，就會在管道兩邊的電極上產生感應電勢.其大小與磁場的強度、流體的速度和流體垂直切割
磁力線的有效長度成正比.即
                          Ex=KBDu                  ( 3一25)
式中，凡為感應電勢,K為比例系數;B為磁場強度;D為管道內徑;
“為垂直一F磁力線的流體流動速度。

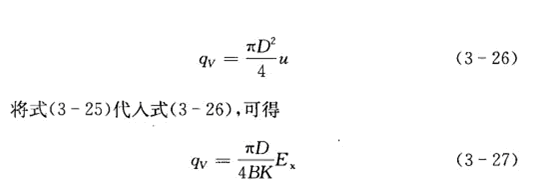

    而體積流量qv與流速u之間的關系為

體積流量計Qv與流速u之間的公式關系
    山此可見，當管道直徑D已經確定，磁場強度B維持不變時，流
體的體積流量與磁感應電勢成線性關系。
    由于電磁流量計的測i導管內無可動部件，因而壓力損失極小。由式(3-27)可以看出，流覺計的輸出電勢與體積流量呈線性關系，且不受液體的溫度、壓力、密度、鉆度等參數的影響。電磁流員計反應迅速，可以測量脈動流量.其量程比一般為10，1,精度較高的址程比可達100，1。電磁流城計的測址[-1徑范圍很大，可以從1 mm到2m以上，測員精度一般優于0.5級。但是電磁流址計要求被測流休必須是導電的.且被測流體的電導率不能小于水的電異率.另外，山于襯里材料的限制，電磁流量計的使用溫度一般為0-2000C.因電極是嵌裝在測fit導竹上的，使最高工作壓力受到一定的限制。
    電磁流量計在安裝時還要注意以下兒個問題:
    ①它既可以水平安裝，也可以垂直安裝，但要求被測液體充滿
管道。
    ②電磁流量計的安裝現場要遠離外部磁場，以減少外部干擾。
    ③電磁流量計前后管道有時帶有較大的雜散電流，一般要將流
量計前后1-1. 5 m處和流址計外殼連接在一起，共同接地。
    ④雖然電磁流量計對前后直管段要求不高，但最好上下游的直
針段分別不少于IOD和5D(D為管道內徑)。
