液壓傳動的工作原理

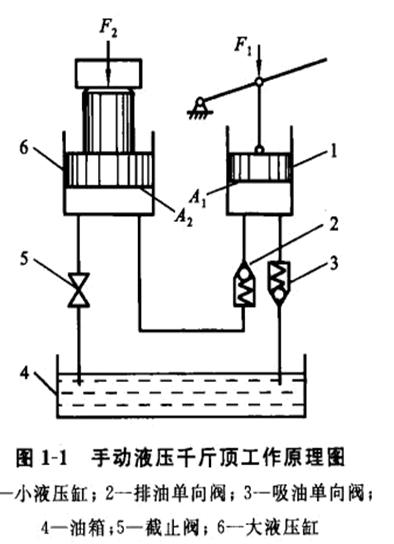

液位變送器說明液壓傳動的工作原理可以圖1-1所示的手動液壓千斤頂來說明.如圖所示，當向上抬起杠桿時，手動液壓泵的小活塞向上運動，小液壓缸1下腔容積增大而形成局部真空，單向閥2關閉，油箱4的油液在大氣壓的作用下經吸油管頂開單向閥3進人小液壓缸
下腔。當向下壓杠桿時，小液壓缸下腔容積減少，油液受擠壓，壓力升高，使單向閥3關閉，單向閥2被頂開，油液經排油管進人大液壓缸6的下腔，推動大活塞上移頂起重物。如此不斷上下扳動杠桿，則不斷有油液進人大液壓缸下腔，使重物逐漸被舉升.如杠桿停止動作，大液壓缸下腔油液的壓力將使單向閥2關閉，大活塞連同重物一起被鎖定不動，停止在舉升位置.若打開截止閥5，大液壓缸下腔接通油箱，大活塞及重物將液位變送器在自重作用下回到初始位置，下腔油液排回油箱。

    其中，小液壓缸1與排油單向閥2、吸油單向閥3組成了一個手動液壓泵，它將杠桿一的機械能轉換為油液的壓力能輸出;而大液壓缸6又將油液的壓力能轉換為機械能輸出。液壓千斤頂通過手動液壓泵和液壓缸對能量形式進行了轉化，實現了液位變送器和運動的傳遞，或者對外做功。手動液壓千斤頂是一個組成簡單的液壓傳動系統，它具有液壓傳動系統的共有特征.
