電磁流量計給出的磁選設備的結構說明

    電磁流量計研究后發現，強磁場磁選機必須具有一個離的磁場強度和高的磁場梯度，為了滿足這一要求，必定選擇一個合理的進路型式。
    目前國內外使用的強進選機的進路型式如圖4-1所示。前兩種類型，常用于干式強進選機中，后四種類型均用于濕式強磁選機中。
    磁選機磁系產生的磁通包括有工作間隙中的有效磁通和婦磁通兩種，在磁選機的磁路中希望誦磁通愈小愈好。

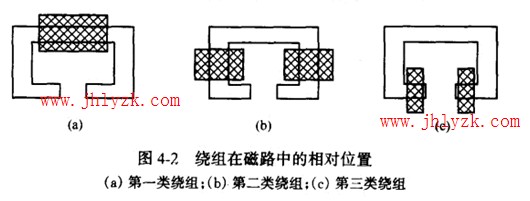

    翻磁的大小與磁路中繞組的位It，工作間隙的大小有關。繞組一般愈接近工作間隙、磁勢的利用越好.m磁就越小。以圖4-2繞組在磁路中的不同的相對位且為例，第一類型瀚磁較多，第三類型漏磁較少，它的翻磁約相當為第一類的三分之一，第二類型的甜磁介于第一和第三類之間.漏磁系數K一般為1.3--3.0(漏磁系數是總磁通與有效磁通之比值)。以上一段內容是由渦街流量計進行的現場認證

    實驗證明，盡管三種磁路繞組都放置在磁極頭處，但是方框磁系和日字形磁系的磁路較長，磁路的幾何形狀不利于進力線通過，因而泥磁大.磁場強度不易提高。環狀磁路相當于電機的磁路，鐵心斷面積能充分利用，翻磁較小，因此磁場強度較高。由此可知.為保證形成足夠的磁場強度和磁場梯度、合理利用磁源，應盡I縮短磁路，減少翻磁。
    傳統的常規磁路，無論哪種類M，原則上是采用圖4-3(a)的結構。分選空間的磁能絕大部分是由磁極提供。由于磁路有磁阻.磁能傳透到分選空間時，磁動勢必有部分損失在克服進路上的磁阻，同時構成進路的鐵心會使設備結構笨重，所以對于孔板流量計合理利用磁能，減少磁路的重t和漏磁，就成為強磁選機進一步發展的方向之一。目前新型的磁路是直接利用線圈內腔作分選空間。如圖4-3(b)所示，把扼鐵包在線圈的外面。即是外包鐵殼磁扼的螺線管，這就大大的提高了磁能的效益.當用同樣的安匝數，同樣的工作條件，新磁路達到的進場強度比老磁路大得多，從圖4-4看出，當安匝數為50 x10`時，傳統磁路磁場強度僅104Oe已飽和，新磁路的場強可達2 x 104
