壓力表的安裝知識和注意事項

    1.測壓點的選擇
    所選擇的擴散硅壓力變送器測壓點應能反映被測壓力的真實大小。為此，必須注意以下幾點。
    (1)要選在被測介質直線流動的管段部分，不要選在管路拐彎、分叉、死角或其他易形成旋渦的地方。
    (2)測量流動介質的壓力時，應使取壓點與流動方向垂直，取壓管內端面與生產設備連接處的內壁應保持平齊，不應有凸出物或毛刺。
    (3)測量液體壓力時，取壓點應在管道下部，使導壓管內不積存氣體;測量氣體壓力時，取壓點應在管道上方，使電容式壓力變送器導壓管內不積存液體。
2.導壓管輔設
(1)導壓管粗細要合適，一般內徑為6-10 mm，長度應盡可能短，最長不超過50 m，以減少壓力指示的遲緩。如超過50 m，應選用能遠距離傳送的壓力表。
(2)導壓管水平安裝時應保證有I:10-1:20的傾斜度，以利于積存于其中之液體
(或氣體)的排出。
(3)當被測介質易冷凝或凍結時，必須加設保溫伴熱管線.
    (4)分體式電磁流量計取壓口到壓力表之間應裝有切斷閥，以備檢修壓力表時使用。切斷閥應裝設在靠近取壓口的地方。

注意事項
    (1)壓力表應安裝在易觀察和易檢修的地方。
    (2)安裝地點應力求避免震動和高溫影響。

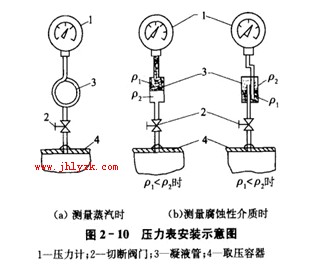

    (3)測量蒸汽壓力時，應加裝凝液管，以防止高溫蒸汽直接與測壓元件接觸〔圖2一10(a)];對于有腐蝕性介質的壓力測量，應加裝有中性介質的隔離罐，圖2一10(b)表示了被測介質密度p2大于和小于隔離液密度p1的兩種情況。
    總之，針對被測介質的不同性質(高溫、低溫、腐蝕、臟污、結品、沉淀、鉆稠等)，要采取相應的防熱、防腐、防凍、防堵等措施。
    (4)壓力表的接連處，應根據被測壓力的高低和介質性質，選擇適當?shù)牟牧?作為密封墊片，以防泄漏。
    (5)當被測壓力較小，而壓力表與取壓口又不在同一高度時，對由于高度而引起的測足誤差應按*P=士Hpg進行修正，式中H為高度差，p為測壓管中介質的密度，g為重力加速度。
